Compactstations
Transformatorstation in een compact formaat
Prefab betonnen compactstations voor buitenopstelling, leverbaar voor transformatoren van 250 tot 3150 kVA. Geschikt voor elke netbeheerder en snel geleverd uit eigen voorraad.
- Geen tussenpartijen
- Snelle levering uit eigen voorraad
- Geschikt voor elke netbeheerder

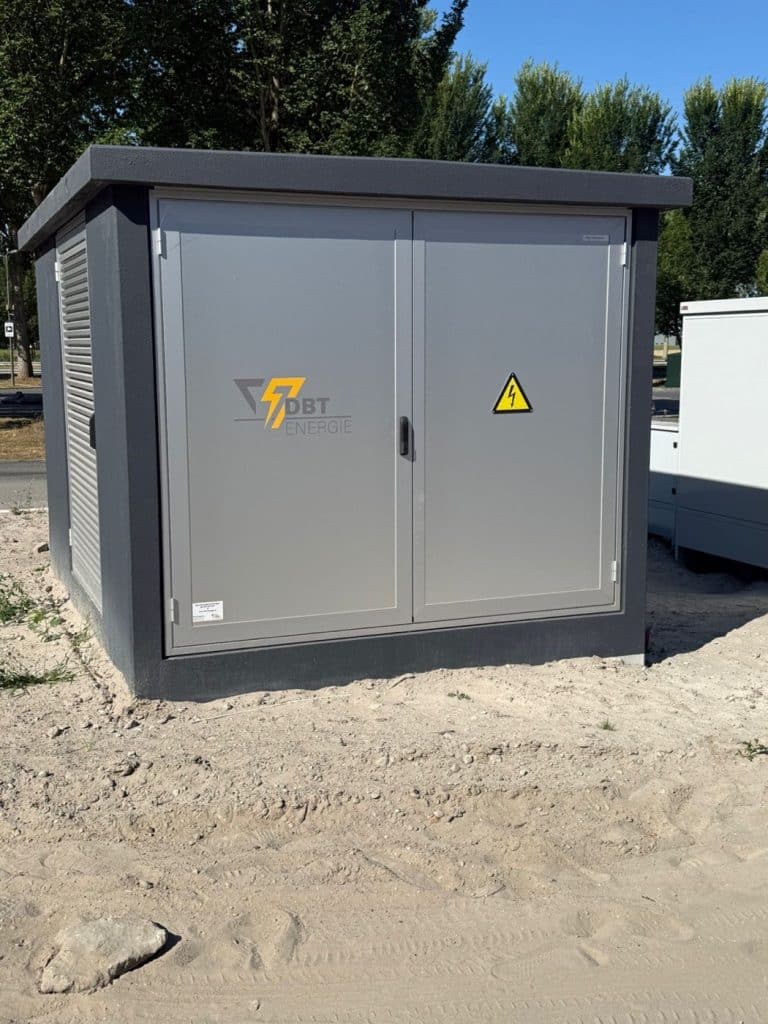

Wat is een compactstation?
Een compactstation is een prefab transformatorstation voor locaties waar ruimte schaars is: bedrijfsterreinen, zonneparken, laadpleinen en agrarische bedrijven. Het zet middenspanning van het net veilig om naar laagspanning voor uw installatie.
Een compactstation van DBT Energie bestaat uit drie gescheiden compartimenten voor middenspanning, transformator en laagspanning, in één prefab betonnen behuizing. Het station wordt als geheel op locatie geplaatst en aangesloten.
In het kort
Een compactstation van DBT Energie is een prefab betonnen transformatorstation voor buitenopstelling, met drie gescheiden compartimenten voor middenspanning, transformator en laagspanning, dat als één geheel op locatie wordt geplaatst.
- Vier modellen: CST 630H, CST 1250H, CST 2000H en CST 2500H, samen voor transformatoren van 400 tot 2500 kVA; andere vermogens van 250 tot 3150 kVA op aanvraag.
- Zichtbeton C35/45, milieuklassen XC4, XF1 en XA1, deuren en roosters van geanodiseerd aluminium.
- Standaard RAL 7016 (antraciet); elke gewenste RAL-kleur leverbaar.
- Geschikt voor elke netbeheerder: gebouwd volgens het PvE van Liander, Enexis, Stedin en Westland Infra.
- Geen tussenpartijen, snelle levering uit eigen voorraad.
Ons aanbod
Ontdek onze compactstations
Kies hieronder het compactstation dat past bij het vermogen van uw transformator. Geschikt voor elke netbeheerder: wij werken volgens het PvE van Liander, Enexis, Stedin en Westland Infra.
400 tot 630 kVA
Afmetingen: 3160 × 1900 × 2770 mm
3 compartimenten (MS, trafo, LS)
1000 tot 1250 kVA
Afmetingen: 3160 × 2400 × 2770 mm
3 compartimenten (MS, trafo, LS)
1600 tot 2000 kVA
Afmetingen: 3160 × 2400 × 2770 mm
3 compartimenten (MS, trafo, LS)
2000 tot 2500 kVA
Afmetingen: 3160 × 2400 × 2770 mm
3 compartimenten (MS, trafo, LS)
Ander vermogen nodig?
Wij leveren transformatorstations van 250 tot 3150 kVA, volledig afgestemd op uw aansluiting. Vraag een vrijblijvende offerte aan.
Zoekt u een inkoopstation?
Een inkoopstation is geen compactstation: hierin komt uitsluitend de middenspanningsschakelaar van de netbeheerder, zonder transformator.
Klik op een station voor de technische specificaties en een offerte op maat.
Wij werken met alle netbeheerders:
Technische specificaties compactstations
Alle CST-compactstations zijn buitenopgestelde, prefab betonnen stations met drie gescheiden compartimenten voor middenspanning, transformator en laagspanning. De afmetingen, de benodigde vrije ruimte en het cascogewicht per model vindt u op de pagina van dat station. Hieronder staat wat voor alle vier geldt.
Uitvoering: geldt voor alle modellen
Betonkwaliteit
C35/45, milieuklassen XC4, XF1 en XA1 conform DIN 1045-2 / EN 206.
Uitvoering
Zichtbeton, standaard RAL 7016 (antraciet). Elke gewenste RAL-kleur is leverbaar, af te stemmen op de omgeving of uw huisstijl.
Deuren en roosters
Geanodiseerd aluminium.
Ventilatie
Afgestemd op het vermogen van de geplaatste transformator.
Opstelling
Buitenopstelling. Voor binnenopstelling levert DBT een inpandige traforuimte. Bekijk de inpandige transformatorstations →
Eén footprint, meerdere vermogens
De CST 1250H, CST 2000H en CST 2500H delen hetzelfde casco: dezelfde plattegrond, dezelfde buitenmaten en hetzelfde gewicht. Het verschil zit in de ventilatie, die wij afstemmen op het vermogen van de geplaatste transformator. Bij het zwaarste model komt daar een extra ventilerende deur bij. Voor u betekent dit dat de ruimte die u op uw terrein reserveert gelijk blijft: ook wanneer er later een zwaardere transformator in komt. Bij een verzwaring hoeft de opstelling niet opnieuw te worden ingericht.
De definitieve configuratie: schakel- en verdeelinrichting, kleur en indeling: hangt af van uw aansluiting, het gecontracteerd vermogen en de eisen van uw netbeheerder. Wij stellen uw station daarop samen.
Toepassingen compactstations
Eén aansluiting, veel verschillende toepassingen. Kies uw situatie en zie welke oplossing daarbij past.
- U heeft een verzwaring aangevraagd
- U staat op de wachtlijst bij uw netbeheerder
- Netcongestie in uw regio remt uw plannen
veilig, efficiënt en voordelige energiedistributie
Hoge veiligheid
Voldoet aan strenge veiligheidsnormen en regelgeving.
Innovatief
Gemakkelijke installatie en kostenbesparend.
Compact van formaat
Drie compartimenten in één prefab betonnen behuizing, als één geheel op uw terrein geplaatst.
Snel
Snelle levering uit eigen voorraad.
Hoge kwaliteit compactstations, snel geregeld door DBT Energie
Of u een compactstation nodig heeft voor een hotel, bedrijfspand, zonnepark of industriële locatie: wij leveren een compleet ingericht transformatorstation dat aansluit bij uw situatie. Van de keuze van het station tot de bekabeling, van ontwerp tot installatie en van veiligheidstest tot onderhoud werkt u met één partij, zonder tussenpartijen.
De behuizing is van zichtbeton, de deuren en ventilatieroosters zijn van geanodiseerd aluminium. Standaard leveren wij het station in RAL 7016 (antraciet); elke gewenste RAL-kleur is leverbaar, afgestemd op de omgeving of uw huisstijl. Een compactstation is een buitenopstelling. Zoekt u een oplossing binnen een gebouw? Dan levert DBT Energie een inpandige traforuimte.
Compleet ingericht station

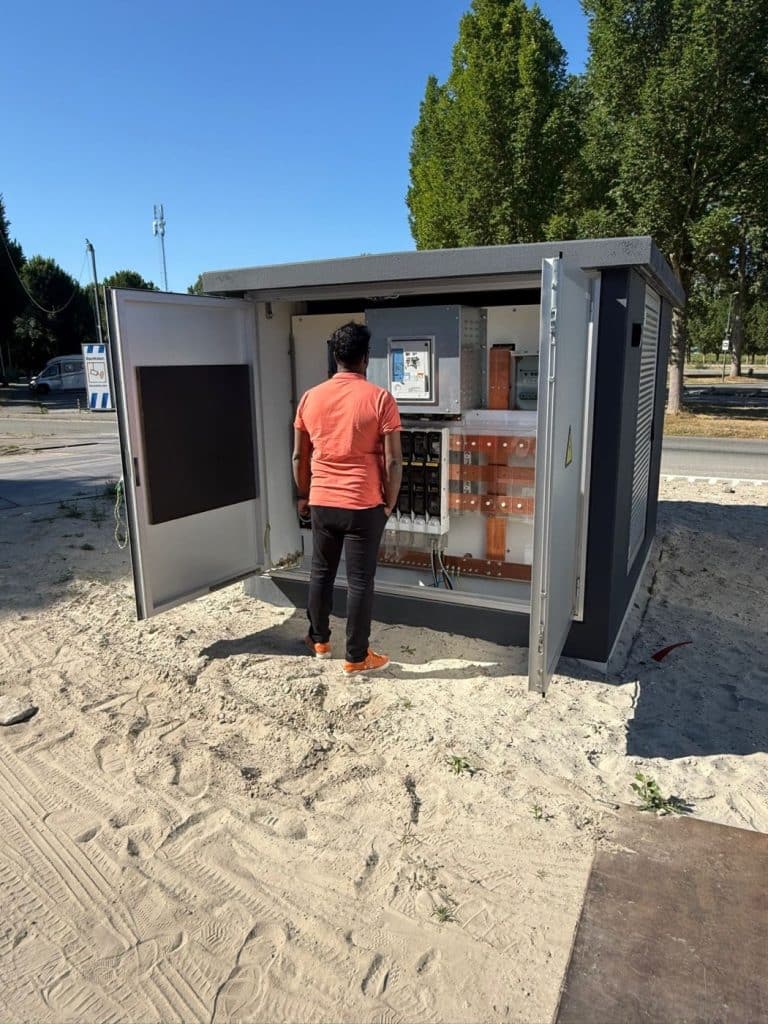

Laagspanningscompartiment
Geplaatst en aangesloten op locatie
Compactstations op maat voor elke situatie
De schakel- en verdeelinrichting stemmen wij af op uw aansluiting en uw installatie. Wat er in het station zit:
Middenspanningsregelaar
Voor een stabiele en efficiënte omzetting van hoogspanning naar laagspanning, afgestemd op uw energiebehoefte.
LS-verdeling
Verzekert een betrouwbare verdeling van laagspanning naar de aangesloten apparatuur.
Afgaande velden
Flexibele aansluitmogelijkheden voor een efficiënte verdeling van elektriciteit.
Beveiliging
Geïntegreerde veiligheidsmaatregelen om zowel de installatie als de gebruikers te beschermen.
- ISO 9001:2015
- VCA
- NEN-SCL
- NEN 3140
- NEN 3840
Veelgestelde vragen
Kan een compactstation zowel binnen als buiten geplaatst worden?
Een compactstation is een buitenopstelling: een prefab betonnen behuizing die op uw terrein wordt geplaatst. Wilt u het station binnen een gebouw onderbrengen? Dan levert DBT Energie een inpandige traforuimte.
In welke kleur is een compactstation leverbaar?
Standaard leveren wij het compactstation in zichtbeton RAL 7016 (antraciet). Elke gewenste RAL-kleur is mogelijk, zodat het station aansluit bij de omgeving of bij uw huisstijl.
Welk compactstation heb ik nodig?
Het model volgt uit het vermogen van de transformator, en dat volgt weer uit uw aansluiting en het gecontracteerd vermogen. Vraag een offerte aan: u beantwoordt vier korte vragen en ontvangt een voorstel dat past bij uw situatie.
Wat is het verschil tussen een compactstation en een transformatorstation?
Een compactstation is een transformatorstation in compact formaat. De functie is dezelfde, namelijk middenspanning omzetten naar laagspanning, maar alles zit in één prefab betonnen behuizing met drie gescheiden compartimenten die als geheel op locatie wordt geplaatst. Daardoor past het op terreinen waar voor een gebouwd station geen ruimte is.
Wat is het verschil tussen een compactstation en een inkoopstation?
In een inkoopstation komt uitsluitend de middenspanningsschakelaar van de netbeheerder, zonder transformator. Daarom heeft een inkoopstation geen kVA-waarde. Een compactstation bevat naast het middenspanningsdeel ook de transformator en de laagspanningsverdeling.
Wat weegt een compactstation en hoe wordt het geplaatst?
Het casco weegt 13 ton, exclusief transformator, schakelinstallatie en laagspanningsverdeling. Het station komt in één keer met een kraan op zijn plek en wordt deels verdiept geplaatst. Houd op uw terrein de vrije ruimte aan die bij uw model staat, en zorg dat de plek met een kraan bereikbaar is.
Helpt een compactstation bij netcongestie of een netverzwaring?
Bij een netverzwaring wordt uw bestaande aansluiting vergroot omdat uw huidige vermogen niet meer toereikend is, bijvoorbeeld door elektrificatie, uitbreiding of nieuwe laadinfrastructuur. Naast de aanvraag bij de netbeheerder vraagt dat vaak een zwaarder of extra transformatorstation. Wij verzorgen het traject richting de netbeheerder en het station dat erbij past.
Mijn netbeheerder biedt blokstroom aan. Wat betekent dat voor mijn station?
Bij blokstroom krijgt u in vooraf afgesproken tijdvakken meer vermogen dan daarbuiten, bijvoorbeeld een transportbedrijf dat zijn wagenpark ’s nachts laadt. Belangrijk voor uw installatie: het station wordt gedimensioneerd op het vermogen in het zwaarste tijdvak, niet op het gemiddelde over de dag. Een blokstroomregeling betekent dus niet dat u met een lichter station toe kunt.
Met welke netbeheerders werkt DBT Energie?
Wij leveren voor alle Nederlandse netbeheerders, waaronder Liander, Enexis, Stedin en Westland Infra. Elke netbeheerder heeft een eigen Programma van Eisen en wij bouwen het station volgens de eisen die op uw locatie gelden.
Wordt een compactstation op maat gemaakt?
Ja. De kleur, de indeling en de schakel- en verdeelinrichting worden afgestemd op uw toepassing, uw aansluiting en de eisen van uw netbeheerder.
